磁環蝴蝶繞法繞線機XT-CHHD001

簡介：

一款專門針對磁環對稱蝴蝶繞法設計的全自動磁環勾線機

使用說明書下載
  • 產品特點
  • 產品參數
  • 產品視頻

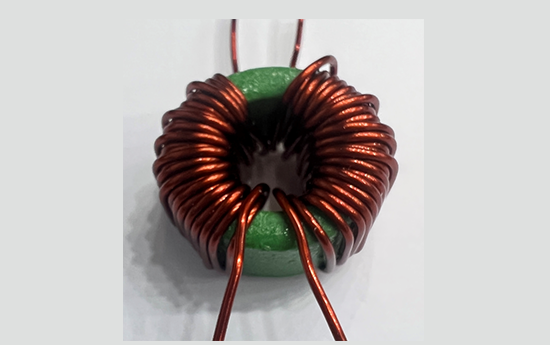

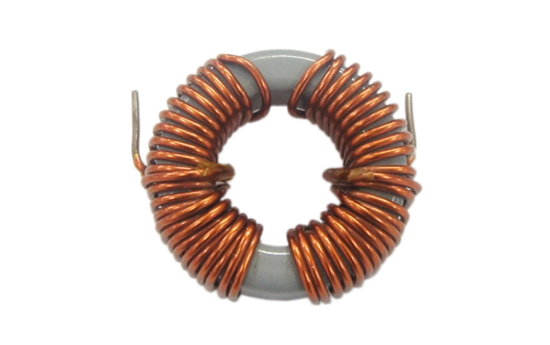

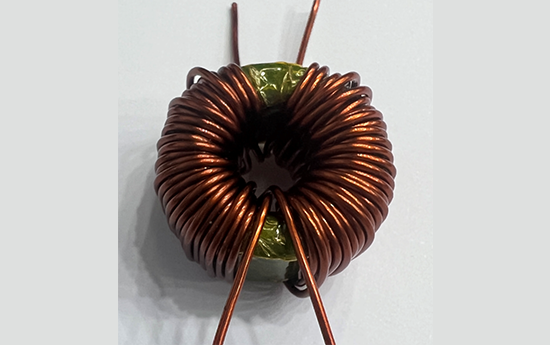

  • 成品展示


    1.磁芯平鋪在傳送帶上，由傳送帶向一個方向運轉不斷把磁芯送入導流槽，傳感器檢測到磁芯到位后輸送帶停止，上料夾夾取磁芯后輸送帶再次啟動信號，依次循環，以T30磁芯為例一條輸送帶可以承載約200只磁芯，可供設備運轉1.5小時，輸送帶無料后設備會自動停止運轉，更換產品可調節兩邊的卡位槽即可。

   2.上磁芯結構屬于三軸聯動結合，上磁芯，轉運單邊繞好的線圈，下料三組為一體，磁芯夾為兩邊對夾保證了雙邊受力均勻不會破磁芯

一款專門針對磁環對稱蝴蝶繞法設計的全自動磁環勾線機，從上磁芯，進線，勾線，下料全無人為一體的雙軸機，單軸繞單邊，大大提高了勾線時間，可單層，兩層往復，三層排線，排線精密，效率高，省人工，線徑范圍兼容廣闊，上一次磁芯可以運轉2小時以上，銅線整軸上料，一人可以看多臺，缺料（磁芯，銅線）后會自動停機，磁芯可非晶，鐵粉芯，鐵硅鋁等等材料，線材可使用銅線，鋁線，速度可調，更換規格方便快捷


型號

XT-CHHD001

名稱

磁環蝴蝶繞型繞線機

線長

100~1600mm

線徑

0.5~1.5mm

勾線速度

0.8~1.5s

磁環外徑

13~40mm，磁環尺寸變換，需更換夾具

磁環完成后最小內徑

最小線徑（0.5mm）完成后6,mm，最大線徑（1.5m）完成后14mm

過渡時間

4-6s/個，視磁環大小而異

主要運用

專門針對共模，蝴蝶繞法的產品
