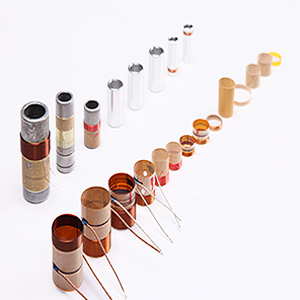

本機是有骨架音圈(鋁規)生產專用機型,主要針對醇溶漆包線材繞制線圈。繞線方式為主軸飛叉繞線,六工位旋轉剪線,退模。本機是行業中最高效的機型,每小時產量大概可達1500-1800/小時左右。
使用說明書下載
控制系統采用全中文觸膜屏接口,操作簡便易學,無基礎人員通過兩天培訓即可上崗。機械操作部分設計合理,使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理,使得設備的耐磨、防腐等性能較普通設備有了顯著提升,延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿,進口軸承和高精度震動盤,保證了產品的高效率和高精度;設備可實現開機24小時穩定、高效生產,一人可操作多臺設備,節省人力成本。兼容性強,能與全自動化生產線及無人車間兼容配套。
適用領域:
揚聲器、喇叭
名稱 | 參數 | 名稱 | 參數 |

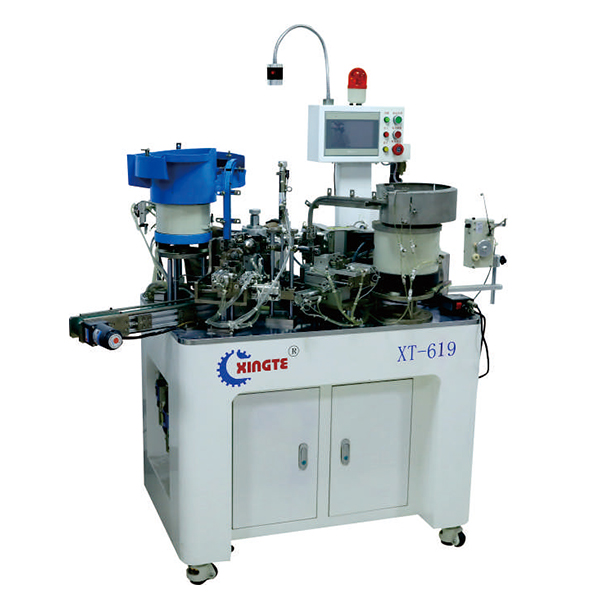

型號 | XT-619 | 飛叉軸數 | 1軸 |
規格 | 780(w×1460(D)×1560(H)mm | 飛叉轉數 | Max. 4800rpm (根據飛叉的外徑而不同) |
機器重量 | 約460kg | 適用線徑 | 0.04-0.20(mm) |
電源 | AC220V±10%單相 50/60Hz | 線圈高度 | Max.5mm |
消耗電力 | 約2.0KvA | 線圈外徑 | Max?15mm |
氣源 | 0.4MPa以上 | 旋轉方式 | 6 工位 |
主軸方向 | 順時針/逆 時針 | 切線方式 | 氣壓切斷 |
步序記憶容量 | 9999 | 線圈溶接方式 | 酒精溶解線材膠層 |
控制系統 | 觸摸屏 | 脫模劑涂抹方式 | 間歇或連續涂抹 |
控制軸數 | 4軸 | 張力器 | 伺服張力器 |
溫度 | 0-700°C | 每小時產能 | 1500-1800pcs |
