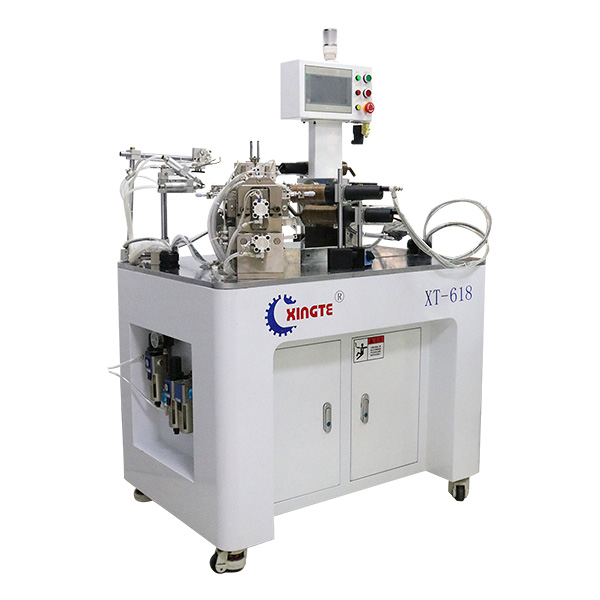

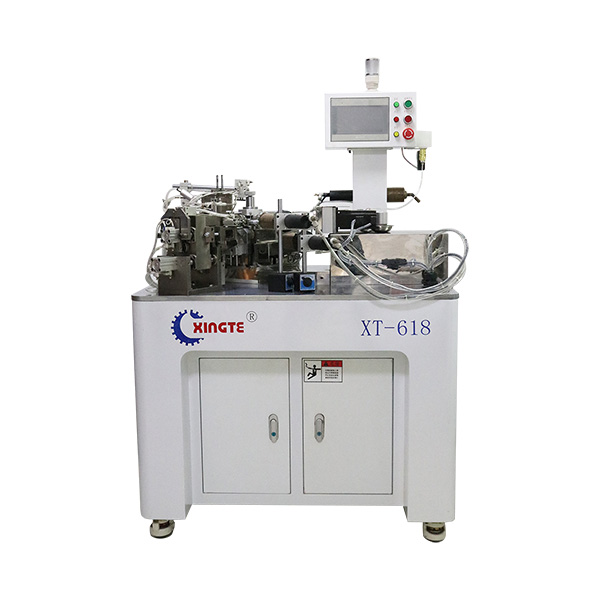

全自動六軸繞線拉伸機XT-618S

簡介：
本機是六軸繞線拉伸專用機型，可繞制醇溶和熱風兩種漆包線材。關掉線圈拉伸部分也可以用于空心音圈繞制。采用飛叉繞線、六工位旋轉剪線、退模的方式。本機是行業中最高效的機型，每小時產量大概可達800-1000/小時左右。

使用說明書下載

產品特點

產品參數

產品視頻

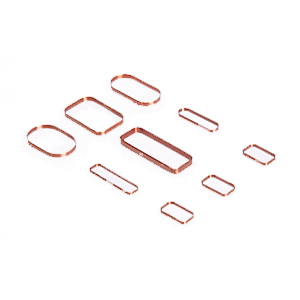

成品展示

控制系統采用全中文觸摸屏接口，操作簡便，無基礎人員通過兩天培訓即可上崗，機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度，形變小，提升了產品品質;整機采用了安全設計，防止在操作過程中事故發生;設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。

適用領域：
手機喇叭音圈(511喇叭音圈、1206喇叭音圈、1506喇叭音圈、1609喇叭音圈)、揚聲器、喇叭音圈

名稱
參數
名稱
參數
型號 XT-618S 飛叉軸數 1軸
規格 780(w)×1460(D×1560(H)mm
飛叉轉數
≤ 4800rpm (根據飛叉的外徑而不同)
機器重量約360kg 適用線徑 0.02-0.45(mm)
電源 AC220V±10%單相 50/60Hz 線圈高度 ≤10mm
消耗功率
約2.0 0KW/小時線圈外徑 ≤30mm
氣源 0.4Mpa～0.7Mpa
旋轉方式
6工位
主軸方向順時針/逆時針切線方式氣壓切斷
步序記憶容量 9999 拉伸方式氣動拉伸
操控方式觸摸屏脫模劑涂抹方式間歇或連續涂抹
控制軸數 5軸伺服電機驅動張力器伺服張力器
溫度
0-700°C 線圈固化方式預熱治具繞線后通過加熱固化
產能
每小時800-1000pcs(以每層25圈,2層方形音圈為例)?

名稱	參數	名稱	參數
型號	XT-618S	飛叉軸數	1軸
規格	780(w)×1460(D×1560(H)mm	飛叉轉數	≤ 4800rpm (根據飛叉的外徑而不同)
機器重量	約360kg	適用線徑	0.02-0.45(mm)
電源	AC220V±10%單相 50/60Hz	線圈高度	≤10mm
消耗功率	約2.0 0KW/小時	線圈外徑	≤30mm
氣源	0.4Mpa～0.7Mpa	旋轉方式	6工位
主軸方向	順時針/逆時針	切線方式	氣壓切斷
步序記憶容量	9999	拉伸方式	氣動拉伸
操控方式	觸摸屏	脫模劑涂抹方式	間歇或連續涂抹
控制軸數	5軸伺服電機驅動	張力器	伺服張力器
溫度	0-700°C	線圈固化方式	預熱治具繞線后通過加熱固化
產能	每小時800-1000pcs(以每層25圈,2層方形音圈為例)?
