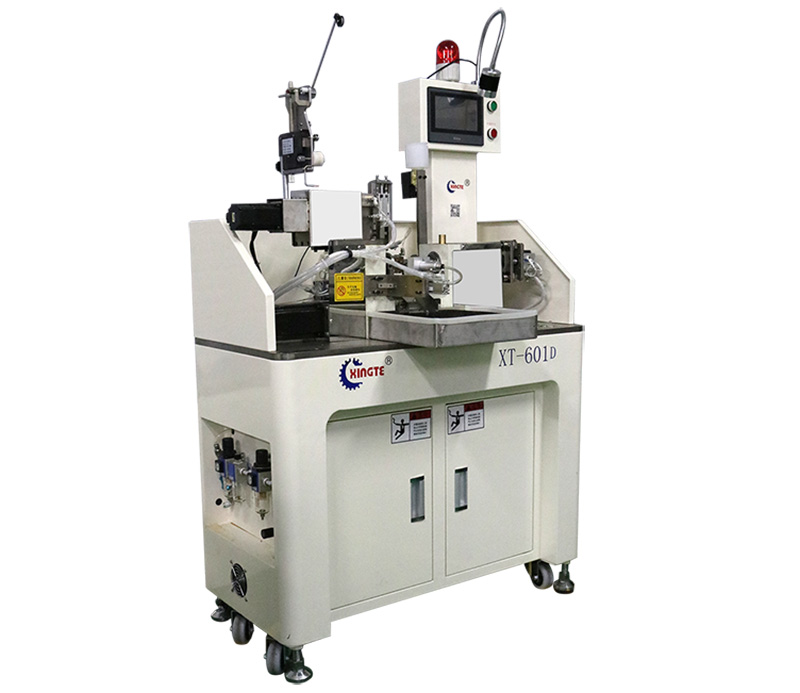

本設備是參考國外同類產品,結合國內音圈繞制生產工藝狀況,自行開發生產的一種單軸自動繞線機.本機集中了機械,電子,氣動技術為一身,水準較為先進.能可靠實現音圈產品的自動化繞制.本設備是行業中效率最高的機型之一。
使用說明書下載
控制系統采用全中文觸摸屏接口,操作簡便,無基礎人員通過兩天培訓即可上崗,機械操作部分設計合理,使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理,使得設備的耐磨、防腐等性能較普通設備有了顯著提升,延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿,進口軸承保證了產品的高效率和高精度,形變小,提升了產品品質;整機采用了安全設計,防止在操作過程中事故發生;設備可實現開機24小時穩定、高效生產,一人可操作多臺設備,節省人力成本。兼容性強,能與全自動化生產線及無人車間兼容配套。
名稱 | 參數
| 名稱 | 參數 |
型號 | XT-601D | 外形尺寸 | (長)980x(寬)460x(高)1500 |
凈重 | 280kg
| 使用電源 | AC220V±10%單相50/60Hz
|
消耗功率 | 2.0kw | 壓縮空氣源 | 0.4Mpa~0.7Mpa
|
工位主軸方向 | 順/逆時針 | 步序容量 | 9999 |
操控方式 | 觸摸屏 | 主軸數 | 1
|
主軸轉速 | ≤4000rpm
| 適用線徑 | 0.025-0.5(另外可定制)
|
繞制線圈高度 | ≤25
| 繞制線圈外徑 | 1-60mm |
驅動方式 | 3軸伺服電機 | 引出線位置 | 可任意設定角度 |
引出線長度 | 40-70mm(特殊治具除外)
| 線圈固化方式 | 預熱治具烘干 |
每小時產量 | 800-1000pcs/每小時 |
