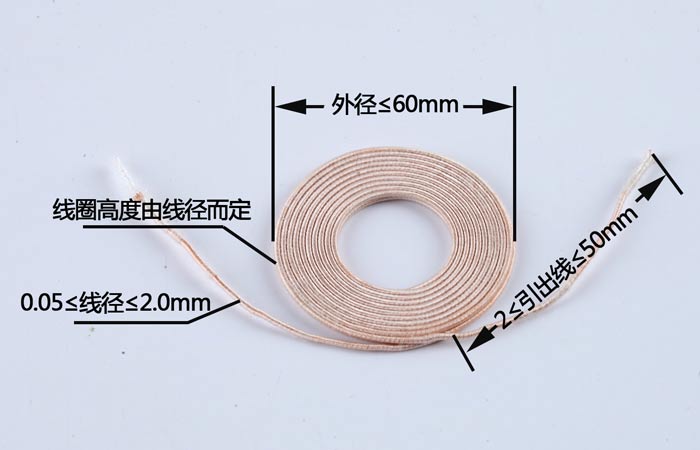

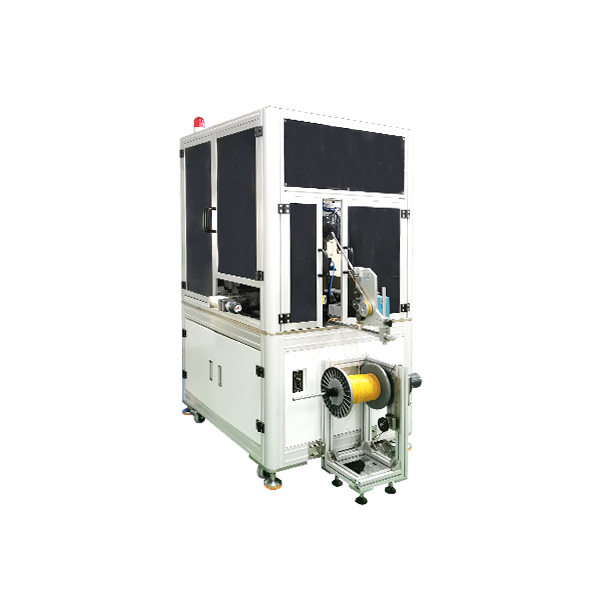

本設備是本公司專門為生產阿爾法方式線圈設計的一款新型機器,主要生產的線圈為無線充發射線圈及其它類似的產品。
使用說明書下載
本設備繞線機設備采用先進的CNC運動控制器,運動控制器可執行高精度直線定位、圓弧插定位精準、壽命長等特點. 可根據客戶的需求設計繞特殊線圈。
附件:參數
| 名稱 | 參數 | |
型號 | XT-605S | 繞線主軸數 | 2軸 |
外形尺寸 | 900(w)×1550(D) ×1720(H)mm | 主軸轉數 | ≤4000rpm
|
機器重量 | 約360kg | 適用線徑 | 0.05-2.0(mm) |
電源 | AC220V±10%單相50/60Hz | 線圈高度 | 根據線徑而定 |
消耗電力 | 約4.0KvA | 線圈外徑 | ≤φ60mm(特殊可定制)
|
氣源 | 約0.4MPa-0.7MPa
| 引出線位置 | 可任意設定角度
|
主軸方向 | 順時針/逆時針
| 引出線長度 | 2-50mm(特殊可定制) |
控制系統 | 觸摸屏 | 剪線方式 | 定制剪刀切斷 |
控制軸數 | 5軸伺服
| 張力器 | 定制 |
產能 | 每小時200-300pcs(以每層10圈,2層圓形為例) |
