全自動音圈繞線機XT-601S


簡介:

XT-601S是針對空心線圈設計的一款高效的三軸繞線機,可應用于大部分空心線圈的繞制,該設備的上市打破了國外市場的壟斷,降低了繞線機的價格。該設備具有效率高、產能大、二十四小時無間斷生產等特點。節省人力成本。能滿足各類用戶自動化生產需求,廣受用戶青睞。


使用說明書下載

  • 產品特點
  • 產品參數
  • 產品視頻

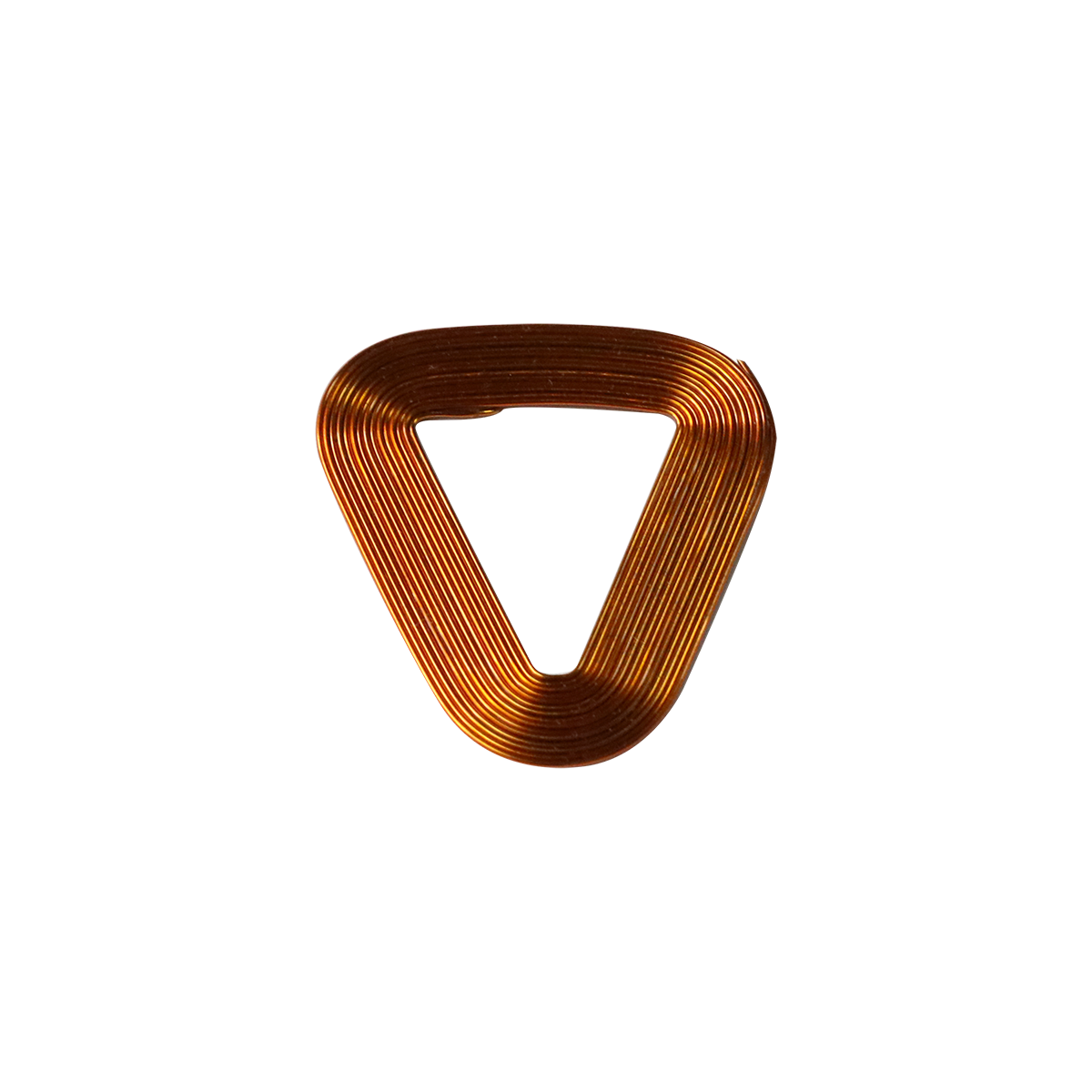

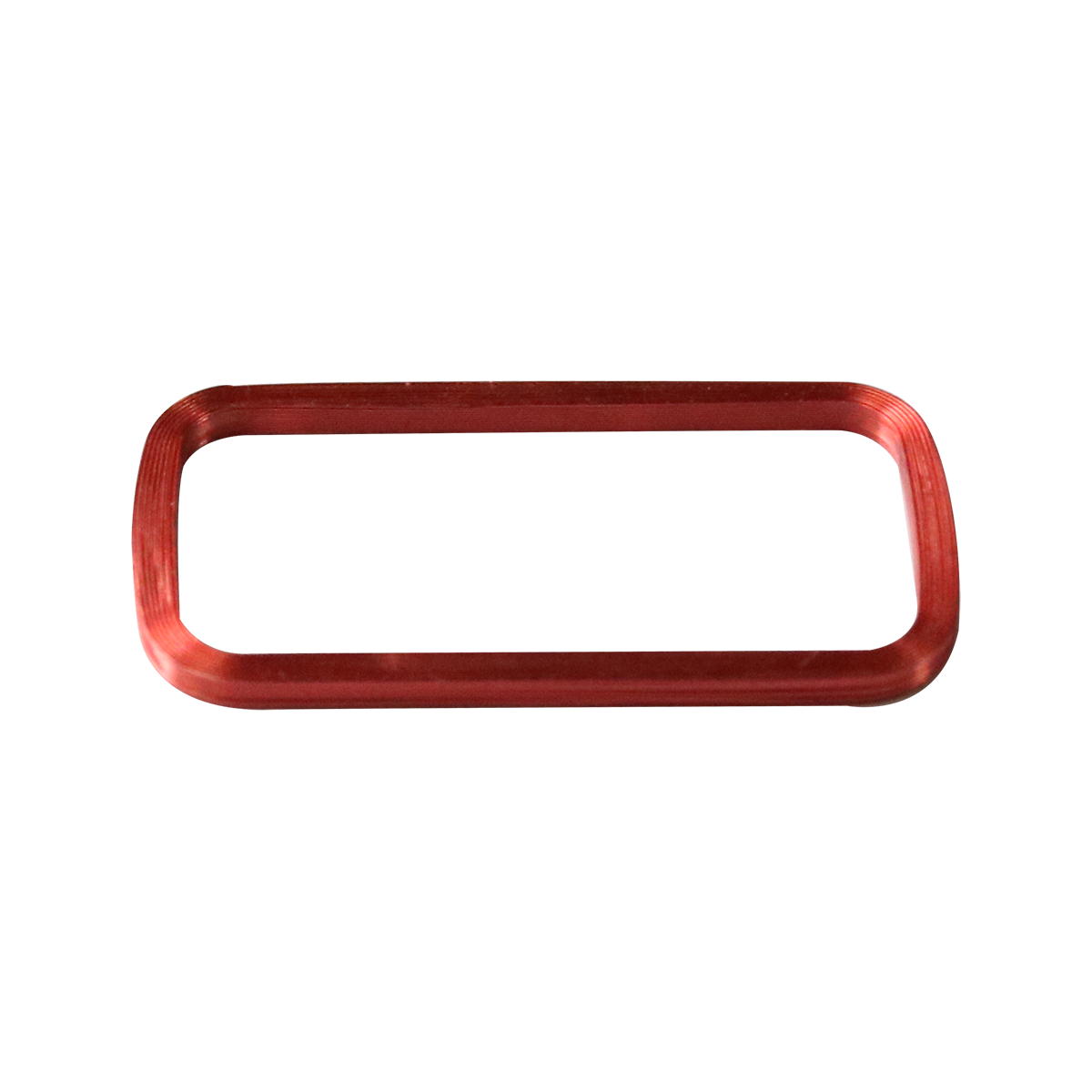

  • 成品展示

控制系統采用全中文觸摸屏接口,操作簡便,無基礎人員通過兩天培訓即可上崗,機械操作部分設計合理,使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理,使得設備的耐磨、防腐等性能較普通設備有了顯著提升,延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿,進口軸承保證了產品的高效率和高精度,形變小,提升了產品品質;整機采用了安全設計,防止在操作過程中事故發生;設備可實現開機24小時穩定、高效生產,一人可操作多臺設備,節省人力成本。兼容性強,能與全自動化生產線及無人車間兼容配套。


適用領域:

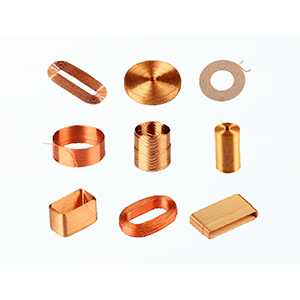

本機適用于各種空心線圈:用于各類型音圈(跑道,方型)、激光頭線圈、硬盤線圈、IC卡線圈、產品標簽線圈、讀寫卡線圈、傳感器線圈、振動馬達線圈,及各種高精密異形線圈,貼片型線圈,多線并繞線圈等。


名稱

參數

名稱

參數

外形尺寸(長)950x(寬)460x(高)1500使用電源AC220V±10%單相50/60Hz
凈重260kg消耗功率2Kw/小時
壓縮空氣氣源0.4Mpa~0.8Mpa工位主軸方向順時針/逆時針
步序記憶容量9999操控方式觸摸屏+多軸運動控制卡
主軸數3軸適用線徑0.015~0.6mm
繞制線圈高度≦25mm

繞制線圈外徑

¢1~¢50mm(可定制)
驅動方式3軸伺服電機引出線位置可以任意設定角度
引出線長度40~80mm(特殊治具除外)線圈固化方式繞線中通過烘干機構烘干固化

產量每小時

800pcs(以每層15圈,2層圓形為例)

主軸轉速

≦4000rpm
