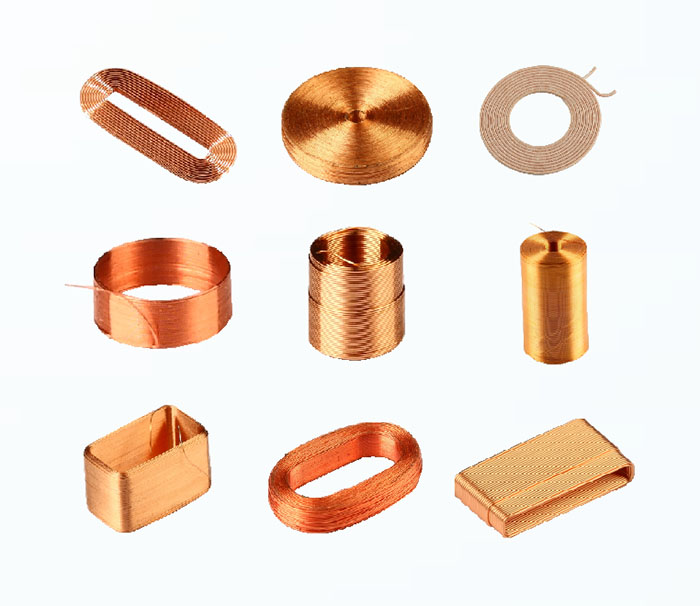

0全自動繞線機現在是大多是電感線圈廠家的標準配置,相比于人工繞線有很大的優勢,產品品質統一,良率高,不收人的主觀意識影響等。不同的線圈,繞線方式不一樣,導致繞線機的結構也不一樣。單層纏繞法就是將電感線圈的線匝以單層的方式纏繞在骨架表面上,又可以分為密繞法和間繞法,間繞法一般用于一些高頻諧振的電路中,因?yàn)檫@種方式的纏繞方法可以將高頻諧振線圖的電容減少,同時還能將其一些特性穩定。緊密的纏繞方式基礎是一些諧振線圈范圍比較小的線圈。
單層線圈使用的也比較多,電感量相對來說較少,只有幾個或幾十個微亨。這種線圈的Q值一般都比較高,大多都是用于高頻電路中。高Q值是高頻電路的最佳選擇。在單層電感線圈的設計中,它的線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。
2、多層纏繞法
單層線圈的電感量較少,當需求電感量大于300微亨時,就應采用多層線圈。多層線圈除了匝和匝之間的分布電容外,層與層之司也有分布電容,因此多層線圈存在著分布電容大的缺點。層與層之間有電壓差,當線圈兩端形成高壓時,可能會將絕緣擊穿。為了防止此類情況出現,可采用分段繞制的方式。
多層繞法又可分為多層密繞法和蜂房式繞法兩種:繞蜂房式電感線圈如果所繞制的線圈,其平面不與旋轉面平行,而是相交成一定的角度,這種線圈稱為蜂房式線圈。其繞線一周,導線來回彎折的次數,常稱為折點數。蜂房式繞法的優點是體積小,分布電容小,而且電感量大。
一般的高頻扼流圈,由于要求有較大的電感量和較小的體積,而對電感量的精度、Q值及穩定性要求不高,大多都采用多層密繞。
對于在高壓、大功率下運行的諧振電路用的電感線圈,繞制電感線圈時,需要考慮線圈所能承受的極限,還要考慮發熱和散熱的問題,以便采用合適的線材繞制。
