0一體成型貼片電感和插件磁環電感的最新區別
目前市場電感種類細分的話有很多種,列如;按照功率分、按照作用分等,
如果按照是否插件進行劃分可以劃分為:貼片電感和插件電感兩大類,貼片電感有:一體成型電感等類型,插件電感有:磁環電感、棒型電感等類型。今天怎么區分貼片電感和磁環電感的不同。

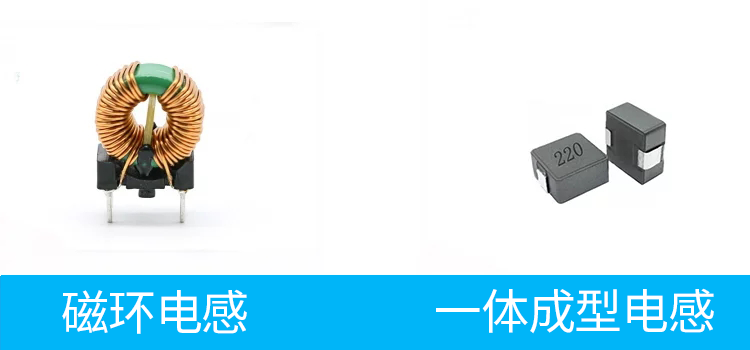

磁環電感和貼片電感在外光上就能很好的區分
1.磁環電感的磁芯是一個圓環,它的漆包線是繞在圓環上面的,并且它還有引腳。而貼片電感是沒有引腳的,相對磁環電感它的體積比較小。
2.貼片電感的特性:
1.相對體積小,越來越小的設計要求;2.電流小 3.編帶盤裝,能根據客戶需求進行裝盤,適合高度自動化生產 4.工藝難度導致成本較高
貼片電感的應用領域是比較多的,如工業上,電源上,智能設備上,電子產品等領域內都有大量應用,大家會發現在貼片電感的表面上一般會印上一些數字,或者是數字和字母的組合,其實這些數字或者與字母的組合代表著貼片電感的感值,而磁環電感是沒有這個的,它的感值需要測量。
在電流方面磁環電感可以做到十幾A,而常規貼片電感電流只有幾A。
磁環電感一般情況下使用在電源供給器、開關電路、控制整流器和晶閘控制電路、輸出扼流和EMI/RFI扼流圈、其他濾波器中
