0最新全自動磁環電感線圈繞法跟磁環繞線后產品工藝流程介紹
行業市場變化,今天主要介紹全自動磁環繞線機;
客戶購買設備時一般會給到企業主要的幾個參數(繞組、圈數、線徑、磁環內外徑、厚度、線長等)設備企業根據客戶提供的參數調整機器參數,完成客戶磁環繞線要求。
針對全自動磁環電感線圈繞法,如何更好、更有效的進行繞制,這也是很多廠家值得思考的,那么磁環電感線圈繞法有哪些技巧呢?
磁環共模、磁環多繞組、蝴蝶、340°等繞法
蝴蝶繞法,(業界又稱之為四分之一繞法)
優點:從兩邊往中間繞,最通俗易懂的就是線頭線尾都在最外層,特性也是所有磁環繞法中最優最佳的,
磁環電感線圈繞法工藝加工流程?
磁環電感線圈繞線制造工藝流程主要分為:繞線、成型、噴砂、上膠、線圈全檢、點焊等。假如發現產品測試不良,需要報廢或返工和返修,包裝和入庫。

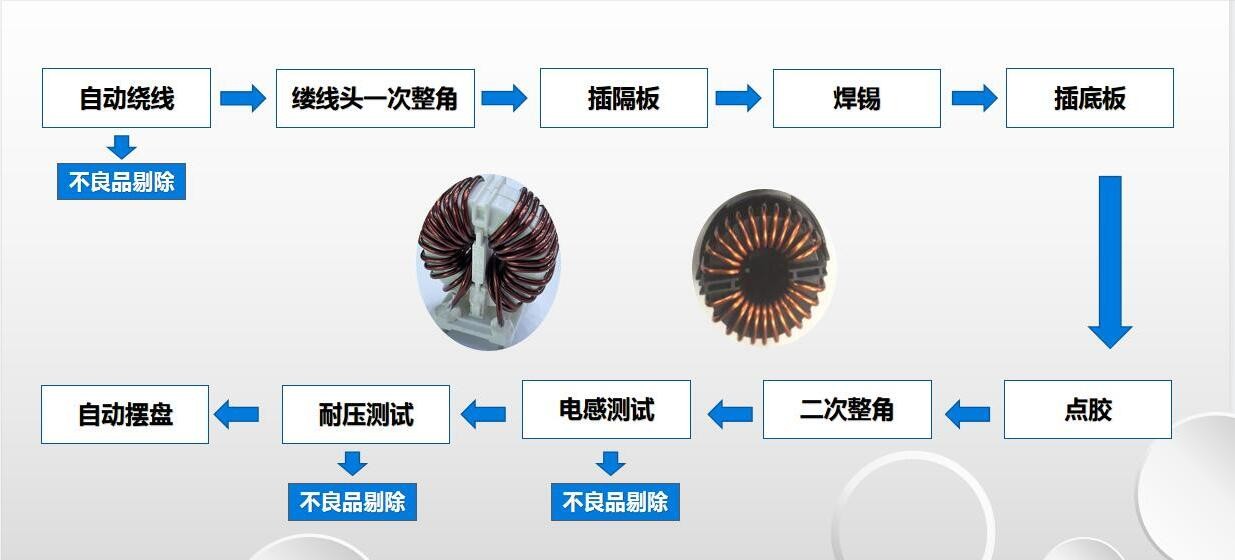

一、磁環電感線圈繞線之電感線圈的具體制作工藝流程如圖所示:
1、磁環電感線圈繞線;將銅線依規定要求繞至固定形狀尺寸。
2、電感線圈點膠;將一體成型產品表面依客戶要求噴涂相應油漆。
3、磁環電感噴碼;按客戶要求在產品上噴印產品標簽。
4、磁環電感折彎腳;使用自動設備將成型產品多余料片切除,端腳彎折平貼產品表面。
5、磁環電感線圈測試;運用設備測試依客戶要求對產品電氣性能檢測。
6、一體成型電感線圈點焊;將線圈使用電流熔焊接到料片腳上。
7、電感線圈成型;將點焊好料片放入模具使用液壓沖壓機將鐵粉包裹沖壓成型。
8、線圈噴砂;噴砂機使用玻璃砂噴沖成型產品表面打磨。
9、線圈外檢;外觀是否滿足客戶要求。
10、線圈編帶;按客戶要求將檢測合格成品放入編織載帶中,便于終端客戶使用。
11、線圈包裝;將準備好的載帶盤放入包裝箱中,運輸過程保證產品不受損壞。
電感丨一體成型電感丨共模電感丨繞線電感丨磁環電感丨功率電感丨電感廠家丨
想要了解更多磁環電感線圈繞法,歡迎咨詢!
