0最新無刷電機繞線機提升優化繞線速度
電機繞線機廠家在生產無刷電機時,多想提升繞線機速度,提高繞線效率,實際生產研發是有難度,涉及多方面因素,也跟全自動無刷電機繞線機設備、模具、定子參數有一定的關系。
簡單給大家介紹一下吧!希望可以幫助到大家!
一、全自動無刷電機繞線機模具及本身配置;
模具精度越高,繞線就會越流暢規范;2.繞線本身配置高--配置專業的伺服控制系統,零配件采用品牌品質保證,精度高,繞線動作就更準確,速度效率也會改善。
二、定子參數,無刷電機繞線機配置和模具部分以外,定子參數設置決定繞線的速度問題;
線材(比如銅、鋁、鐵,它們的硬度是不相同的,還有廠家對線材的要求也不一樣,所以在繞線時,速度是根據參數設定調整的。)
2.線徑(線徑大小直接關乎速度問題,對于微小型無刷電機來說,漆包銅線線徑一般在0.08mm-1.3mm之間,相對來說,一般只要不是太小的定子,線徑細的速度設置會快一些,比如0.1-0.2mm的線徑,內繞可以達到800-1000RPM;外繞可以達到2800+RPM,而對于線徑比較粗的,比如1.0mm左右,速度就不能那么快了,可能只能走到100-300RPM之間)
3.多股繞,很多線圈繞線需要多股并繞,隨著銅線數量增多,速度也會相應降低,設置時一定要慢慢調整,速度調整到合理狀態。
4.定子外徑、定子內徑及疊厚,這幾個參數也是很重要的,外徑和內徑直接決定用什么機器合理,超出的可以非標定制;
疊厚也一樣,越高的話,繞線跨距就越長,速度也會相應降低。
5.槽口距離,可能沒有注意到這個參數,槽口距離越小,繞線速度就會越慢,因?yàn)槿菀坠蝹蛘吖螖嗥岚€,很多時候,槽距太小,很多廠家設備無法達到客戶要求。
6.定子形狀,定子的形狀有的是斜槽的,都會影響到無刷電機繞線機的運行效率。

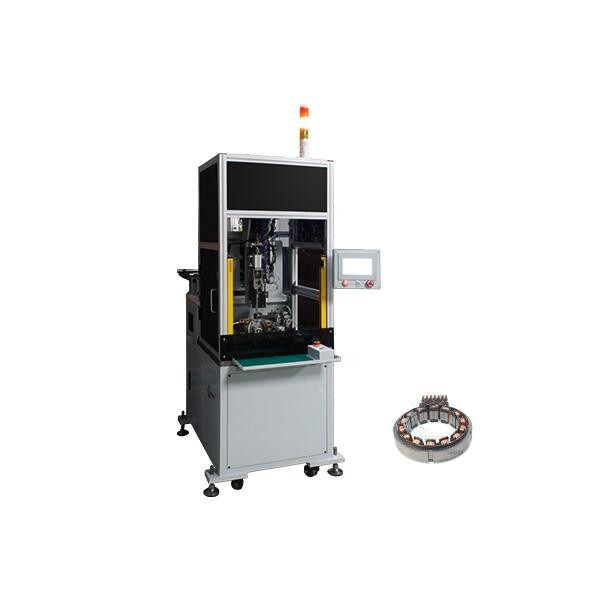

最新無刷電機繞線機提升優化繞線速度
以上便是部分見解,希望可以幫助行業朋友;對繞線效率要求高的企業前期要與設備廠家談好效率產能。
