電流互感器的基本結構和工作原理

2022-06-22

0

為了測量高電壓交流電路內的電流,必須使用電流互感器將大電流變換成小電流,利用互感器的變比關系,配備適當?shù)碾娏鞅碛嬤M行測量。同時電流互感器也是電力系統的繼電保護、自動控制和指示等方面不可缺少的設備,起到變流和電氣隔離作用,運行中嚴禁二次開路。


一、基本結構

1. 按照-次繞組的結構型式分類

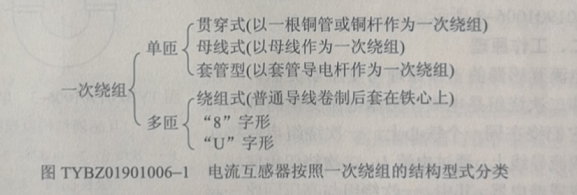

電流互感器按照-次繞組的結構型式分類如圖TYBZ01901006-1所示。


2.電流互感器按照絕緣介質分類

(1)澆注絕緣。用環氧樹脂或其他樹脂為主的混合澆注成型的電流互感器。10~35kV多采用此種方式,通常繞組外包定厚度的緩沖層, 選用韌性較好的樹脂澆注。

(2)氣體絕緣。產品內部充有特殊氣體,如SFo氣體作為絕緣的互感器,多用于高壓產品。

(3)油絕緣。油浸式互感器,內部是油和紙的復合絕緣,多為戶外裝置。35kV及以上電流互感器多采用此種方式,其-次繞組絕緣結構有 “8"字形和“U"字形兩種。

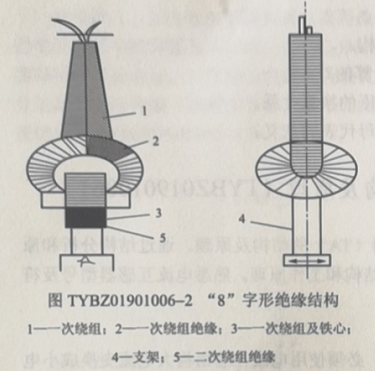

1)電磁式電流互感器。一次繞組一般采用“8”字形絕緣結構,一次繞組套在有二次繞組的環形鐵心上,次繞組和鐵心都包有較厚的電纜紙,“8”字形絕緣結構如圖

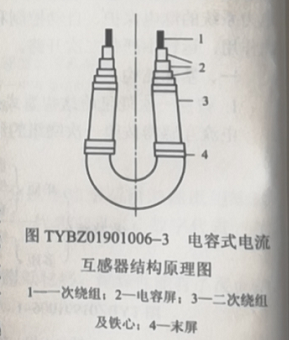

2)電容式電流互感器。一次繞組一般采用10層以上同心圓形電容屏圍成“U"字形,主絕緣全部包在一次繞組上。為了提高主絕緣的強度,在絕緣中放置-一定數量的同心圓簡形電容屏,容屏端部長度從里往外成臺階排列的原則制成,最外層電容屏接地,各電容屏間形成一個串聯的電容器組。各相鄰電容屏間在制造時電容相等,保證其電壓分布近于均勻。由于電容屏端部電場不均勻,在高電壓作用下,端部會產生局部放電,為了改善端部電場,通常在兩層電容屏間增放一些短屏 或者放置均壓環。電容式電流互感器結構原理圖如圖TYBZ01901006 -3所示。

二、工作原理

電流互感器的工作原理與變壓器類似,一次繞組和二次繞組是電流互感器電流變換的基本部件,它們繞在同一個鐵心上。

一次繞組事聯接在高壓載流導線上,通過電流h1;二次繞組串聯接有移為,次回路從電流互感器的二次繞組直到測最處的外部回路,即負載和連接導線稱為二次回路,由于一次繞組與二次燒組有 相等的安培匝數,I1*N1=I2*N2,電流互感器,額定電流比為I1/I2=N1/N2因此,一、二次繞組匝數不同,電流比不同。

實際中常把一次燒組分成幾組,通過申、井聯而獲得兩種成三種電流比。
